桩锚索：是锚索应用最多的一种结构，在抗滑桩较深，滑坡推力和桩承受的弯矩较大，采用悬臂桩难以达到要求时，锚拉抗滑桩是合理的选择。以抗滑桩桩头为紧固头，锚固段为滑坡的滑床，锚固段长度依锚拉力和岩石的粘结力计算确定，自由段为锚索穿越滑坡体段的长度。

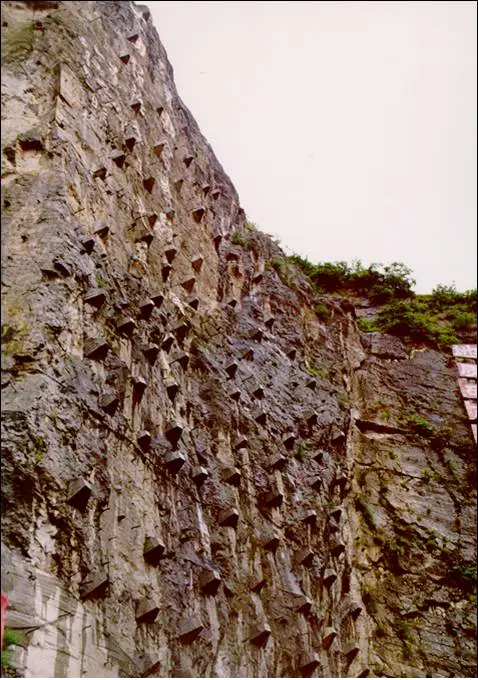

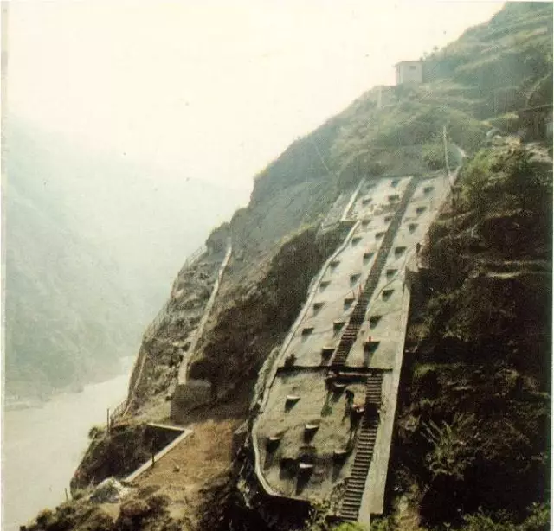

▲链子崖锚索头
格构锚索：用于滑坡和不稳定库岸治理，格构作为锚头的紧固头，格构采用截面较大的钢筋混凝土梁，在锚头处格构截面可加大加厚。
单锚结构：用于高边坡危岩体的治理，岩体一般为硬岩，自由段为危岩体段，锚固段为稳定基岩，锚头采用锚定板，为钢筋混凝土厚板，边长0.5－1.0m。
▲链子崖锚索头
锚索构造：锚索一般采用7φ5钢绞线，根据锚拉力确定锚索钢铰线根数,锚孔直径一般φ１０0～φ150，孔径取决于钢绞线根数及锚固段岩体性态，一般7根钢绞线孔径φ100，11根钢绞线孔径φ120，15根钢绞线孔径φ150。
自由段锚索可自由滑动，锚索包裹在PVC管中，管内注满防腐蚀油膏，锚固段锚索由定位环固定，定位环间距一般2M，扩张环和收缩环间隔布置。
锚索施工工序及平整场地：锚索施工包括平整场地、成孔、清孔、编索、下索、注浆、二次注浆、张拉锁定工序。
如施工场地坡度较小，可采取开挖回填平整锚索施工场地，要求场地钻机能就位操作，有下索场地及注浆方便容易。在场地坡度较大，如坡度超过25°时，则应搭建施工平台，一般用钢管搭建，高陡边坡可采用垂直脚手架，搭建的平台应稳定牢固，平台能方便施工。

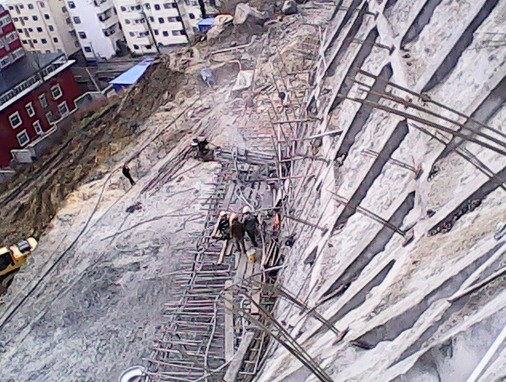

▲锚索平台

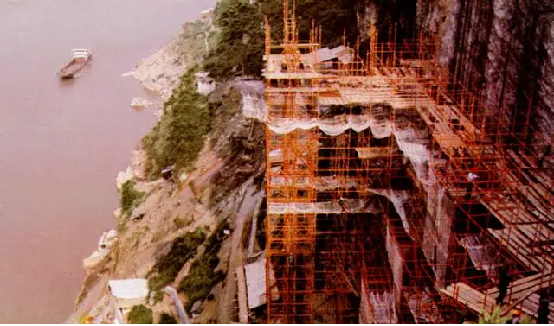

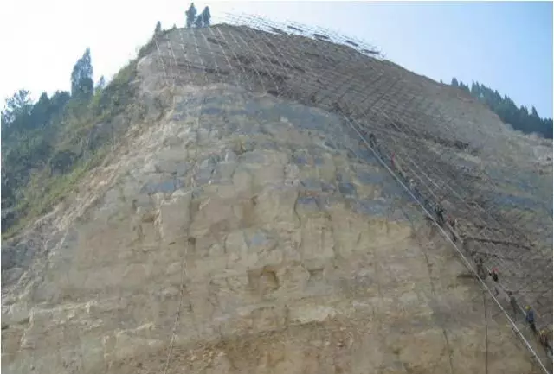

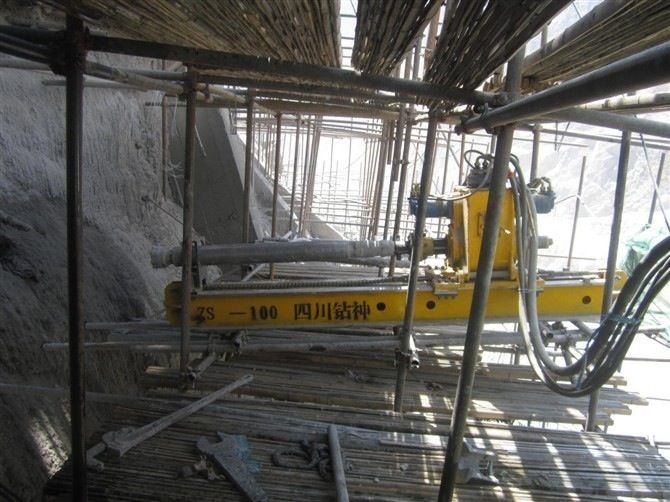

▲链子崖锚索脚手架
锚索成孔：目前几乎没有使用循环液回转钻进，而采用气动潜孔锤钻进。动力头为气动潜孔锤，钻头直径与孔径相同，空压机排气量10－20m3。英格索兰的20m3柴油空压机性能优良，一般可提供2台锚索钻机的动力。钻机逐渐小型轻型化，操作台和钻架分离，钻杆节长1.5－2m，钻进效率浅孔1m/4—6min，深孔1m/10—20min。
▲锚索施工
▲成孔

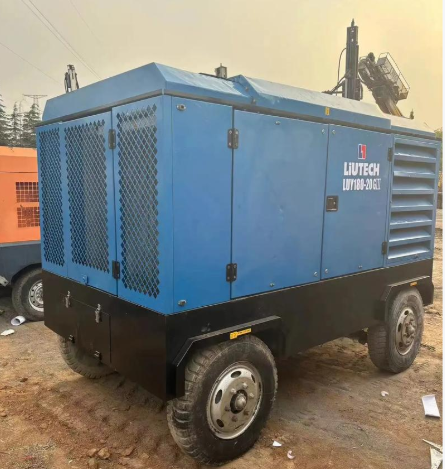

▲成孔空压机
编索：在专用的平台编制锚索，编索应在锚孔终孔后进行，否则可能导致终孔孔深与设计不符，造成锚索浪费或作废。按设计要求及施工成孔情况确定自由段和锚固段，锚固段用定位环固定成型，自由段锚索应可以自由滑动，并应有可靠的防腐蚀功能，锚头应留足张拉段，一般长度为２米。
锚索制作与安装：锚索材料选用高强度、低松驰的预应力钢绞线，直径15.2mm，极限抗拉强度1860MPa，分有粘接和无粘接两种，自由段采用无粘接钢绞线，套有防腐蚀作用的波纹管。锚索编束前，钢绞线要保持顺直，排列均匀，除锈除油污，不能用有死弯、有机械损伤的钢绞线。锚固段架线环间隔1米设置，自由段每隔2米设置架线环，以保证钢绞线顺直。
清孔及下索：如孔形完整，孔壁不坍塌，则可省去清孔程序。清孔采用风动清孔，直至排除孔内所有的渣土。在锚索较长时，锚索头应设导向装置，在入孔段应保持锚索平直，锚索入孔速率均匀，锚端应下至孔底。
锚索注浆：注浆材料有水泥浆和水泥砂浆，水泥浆施工方便，但有易收缩的弱点，水泥砂浆强度较高，体积稳定性较好。
注浆管随锚索下至孔底，注浆从孔底向上逐段进行，低压低速，直至孔口满浆，在水泥浆凝固过程中，会产生收缩，应及时在孔口补浆。

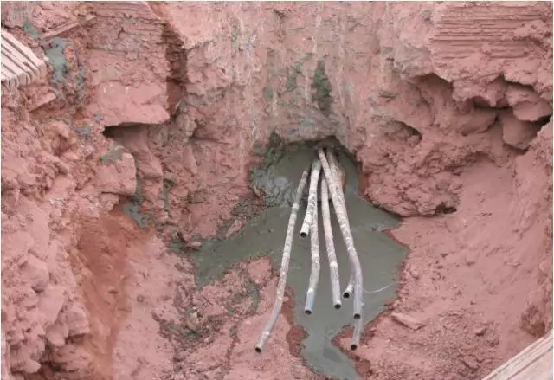

▲锚索注浆
为提高锚索锚固效果，提高锚拉力，部分锚索要求进行二次注浆，在第一次注浆初凝后，也就是第一次注浆2－5天后进行二次压浆，二次压浆要克服前次浆体的初始压力，因此要采用高压注浆，注浆泵压在5MP以上。
注浆水泥一般采用高强度的525#普硅水泥，水灰比0.45，掺加减水剂等，水泥用量每米10－30kg。遇裂隙发育、岩溶孔洞，则水泥用量急增。此时要降低水灰比，加大水泥浆浓度。
张拉锁定：设计一般规定了张拉应力和锁定应力，张拉力一般为设计抗拔力的100－120%，锁定拉力一般为张拉力的80－90%。

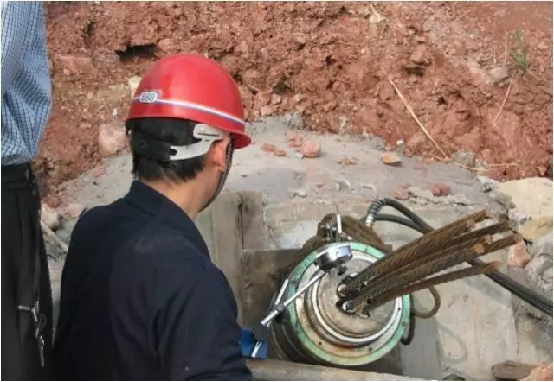

▲张拉锁定
张拉方法采取先单根张拉，后全面张拉的分步张拉法，也有仅采用单根张拉或一次整体张拉的简化张拉法。如采用单根张拉法，应注意张拉一根锁定一根，保证锚索整体受力均匀。
部分锚索要求在一次张拉完成后间隔一段时间进行补充张拉，全部张拉后应剪断多余锚索，混凝土浇注保护锚头的盖层。
▲张拉锁定仪
当注浆体强度和墩座混凝土强度达到设计强度80%以上时，才能进行张拉作业。正式张拉前，取30%的设计张拉荷载，对其预张拉1－2次，使其各部位接触紧密、钢绞线完全顺直，张拉荷载可分四级按有关规范施加，在张拉最后一次荷载时，应持续10－15min，观察稳定后进行锁定。
张拉时墩座必须足够的张拉反力，锚索张拉完成后应及时对锚头进行补浆和封锚。
▲封锚
锚索施工复杂岩土层成孔：锚索长度一般15―40M，孔径100－150MM，常用的施工机械为MD－50，锚索成孔要求干钻，不得用泥浆循环钻进，钻孔轴线的偏斜率不应大于锚索长度的2%，锚索孔深应大于锚索长度的30－50CM，钻进至设计孔深后，应稳钻3－5分钟。
遇到十分破碎的岩土层，或岩溶发育的地层，成孔作业很困难。其一是孔壁不稳定导致塌孔，其二为岩土层不封闭导致钻进动力气体损失，甚至无法进尺。在十分破碎的地层段可采用跟管钻进，也可进行固壁处理，灌注水泥浆液并待凝固后重新扫孔钻进。锚孔完成后应及时进行锚索安装和锚孔注浆，以免长时间搁置造成塌孔。
格构护坡、锚拉混凝土格构
格构护坡、锚拉混凝土格构是格构护坡常用的结构形式，用于坡角较陡的岸坡，由锚杆、钢筋混凝土格构和格构间充填三部分组成。锚杆直径φ100，杆体为φ18—φ36的钢筋，全孔注浆，间隔设定位环，锚杆深度4—20m，一般6—12m。格构截面高度30—60cm，宽20—40cm，按连续受力梁配筋，混凝土强度C20—C30，格构间距2—4m。格构间充填干砌石较多，如坡面较陡，也可充填浆砌石或者混凝土预制构件，砌石厚25—45cm。

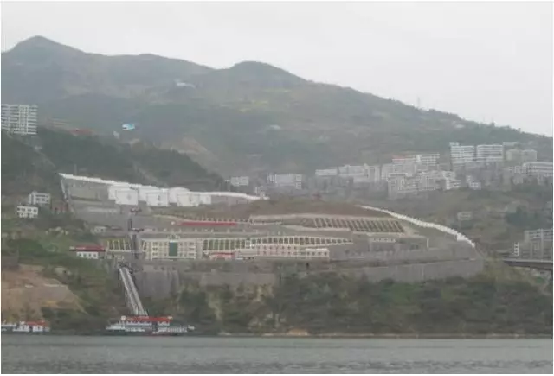

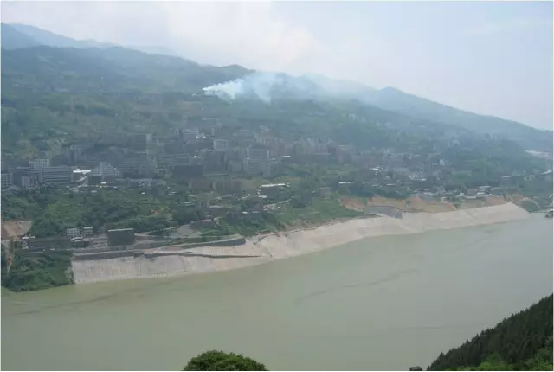

▲黄土坡滑坡格构护坡
▲黄土坡滑坡锚拉格构
锚拉混凝土格构施工工序：
1.清理整形坡面，形成直线坡，坡面较长时设马道；
2.锚杆施工:采用气动潜孔锤及轻型钻机，按定位、成孔、下锚灌浆工序施工；
3.开挖格构基槽；
4.格构钢筋制作；
5.格构混凝土浇注:由于是在坡面浇注混凝土，其模板型式及浇注方法较为重要，浇注应由下至上，在坡面较陡时要分段设梁顶模，对浇注混凝土应进行振捣养护；
6、格构间充填:采用干砌石或浆砌石，应在格构混凝土凝固后砌筑。

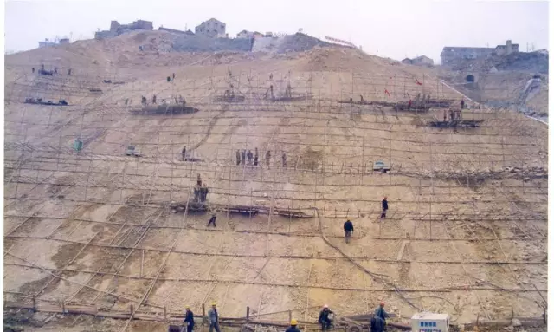

▲黄土坡滑坡削坡后打锚杆

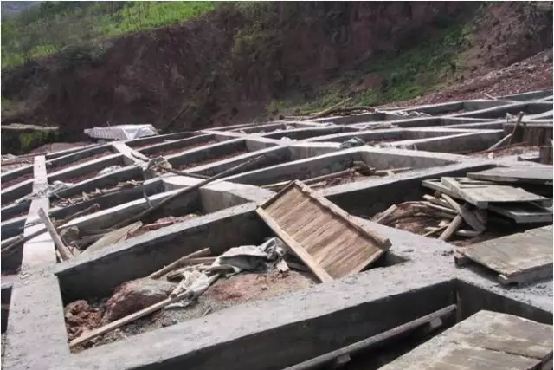

▲砼格构施工
砌石格构施工：格构呈方形或棱形，格构间距2—4m，格构截面高度30—60cm，宽20—40cm，下部埋入土中10—20cm，格构之间铺干砌石或浆砌石。块石为未经风化的新鲜石，块径20cm以上，强度M30以上，砌石砂浆为M5—M10。施工工序:
1.坡面整形及坡面清理:首先对原始坡面进行整形清理，开挖成直线坡面，如坡面较长，则应分段设马道，马道宽1—3m，马道上一般设有排水沟。
2.基槽开挖:基槽深度10—20cm，开挖截面应规整，放线应准确。

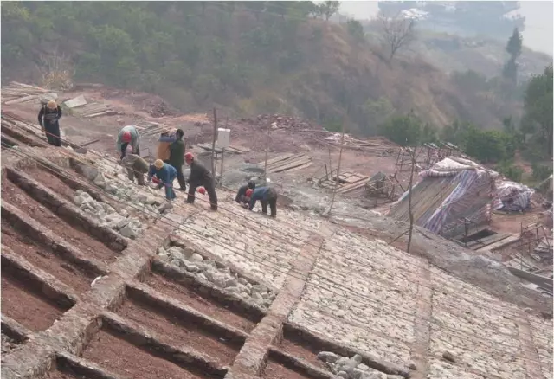

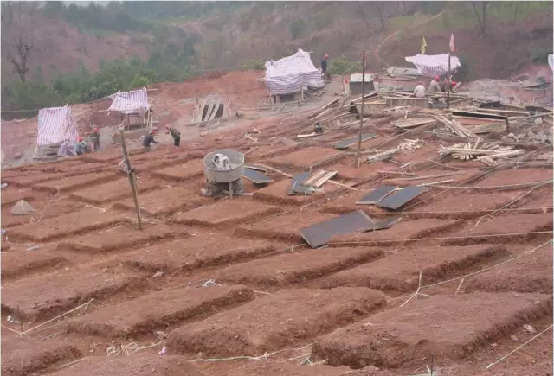

▲浆砌石格构施工
3.浆砌格构:其外观质量要求砂浆饱满，砂浆强度满足要求，块石块径较大，外形完整，无风化剥蚀，格构截面尺寸达到设计要求。
4.干砌石格构:干砌石施工与浆砌石基本相同，其施工工艺和质量要求相近，干砌石由于没有水泥砂浆充填，因此对块石的块径和砌筑质量要求更高，应尽量使用块度较大的石料，块石呈棱面状，干砌石块石的自稳定要较好。
5.格构间充填:按要求在格构间充填干砌石或浆砌石。
▲浆砌石格构施工

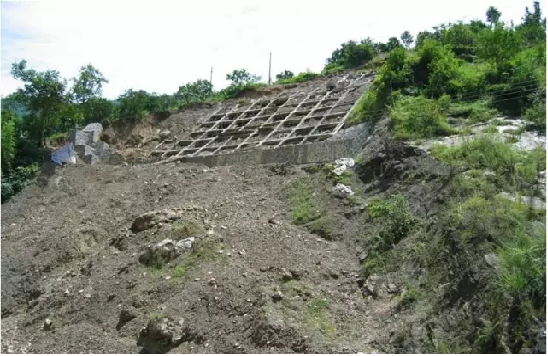

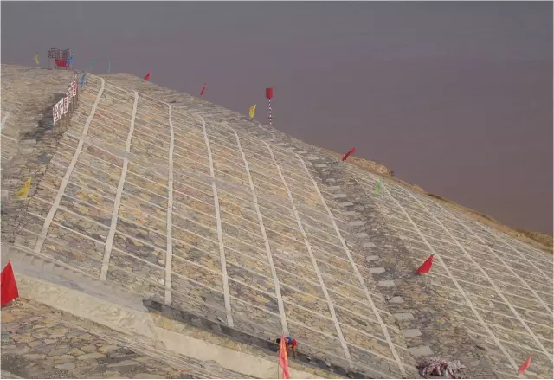

▲浆砌石格构
格构护坡方法选择：格构护坡方法多达数十种，选择哪种方法十分重要，常用的方法有：干砌石护坡、浆砌石护坡、砌石混凝土格构护坡、干砌石锚拉混凝土格构、浆砌石锚拉混凝土格构。干砌石护坡的天然坡度一般小于20度，坡度20－25度时，一般应用浆砌石护坡或砌石混凝土格构护坡，坡度25－30度可用干砌石锚拉混凝土格构，坡度超过30度时一般选择浆砌石锚拉混凝土格构。
▲锚杆成孔
锚杆施工：锚杆的杆体为粗钢筋，多为单支，少数为双支及三支。分岩锚和土锚两种，短的约2米，长的超过15米。锚杆钻机选择应注重小型化以方便施工，常用小型潜孔冲击钻机，如MD－30型钻机，对于长度很短的岩锚，也可手持冲击钻成孔。对于长度超过10米的锚杆，一般采取先下锚后注浆，较短的锚杆也可以先注浆后下锚，杆体入孔前应平直，除锈除油污。注浆管应插至距孔底5－10CM处，随浆液的注入缓慢匀速拨出，注浆中途停止超过30MIN时，要采用水或稀水泥浆稀释管路。

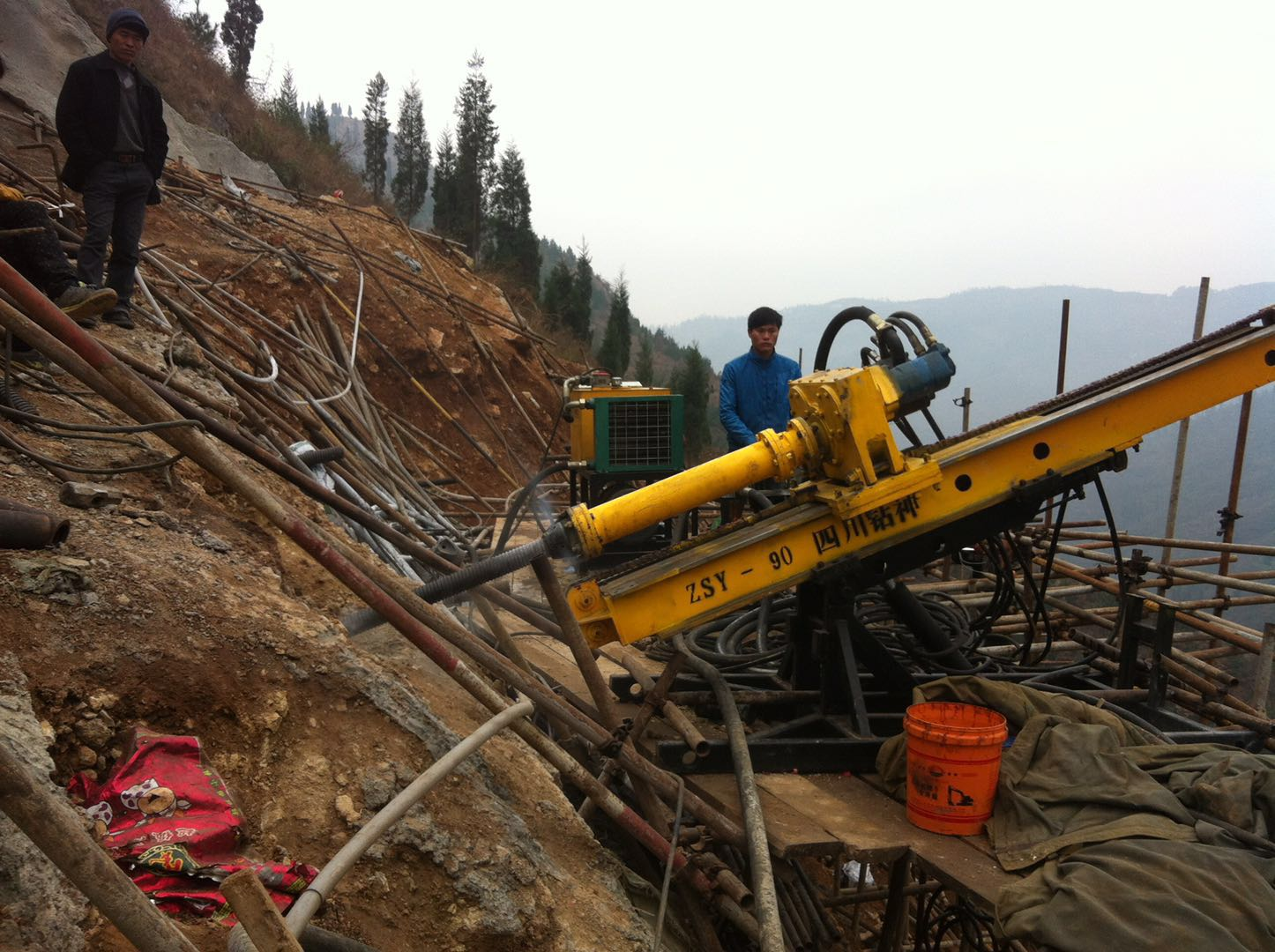

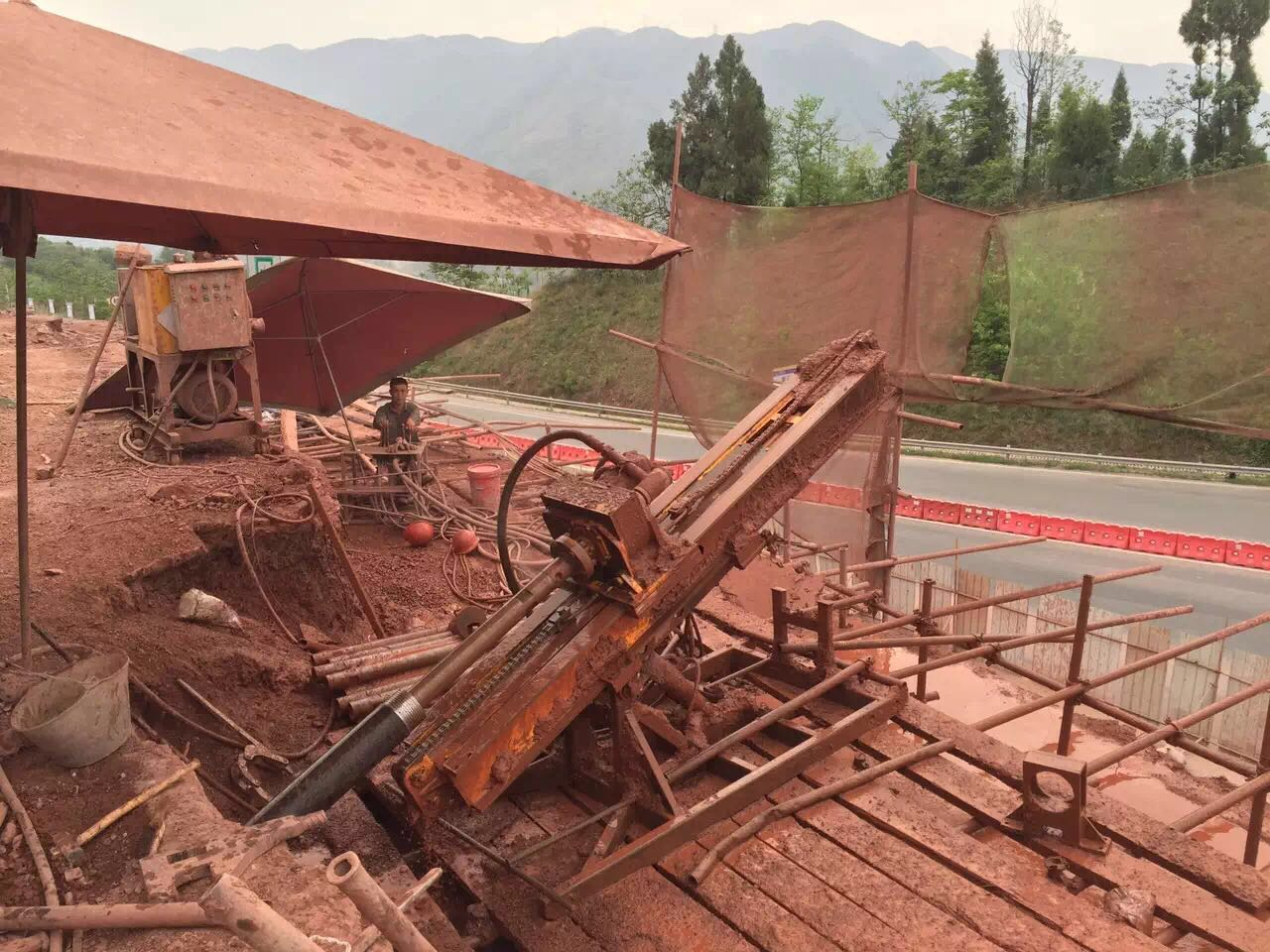

▲锚杆钻机成孔
坡面填方及块石施工：护坡的坡面一般要求为天然坡面，或经削方成形的坡面，一般不宜在填方坡面做护坡，松散回填土上的护坡结构是难以稳定的，所以在坡面起伏很大时不要追求平面完整，而应随坡就势，在美观和稳定性产生矛盾时应选择后者，砌石格构护坡需要大量的块石和混凝土材料，坡面运输量大，施工劳动强度大。在库水位变动带需要设碎石滤层时，应对滤层厚度控制

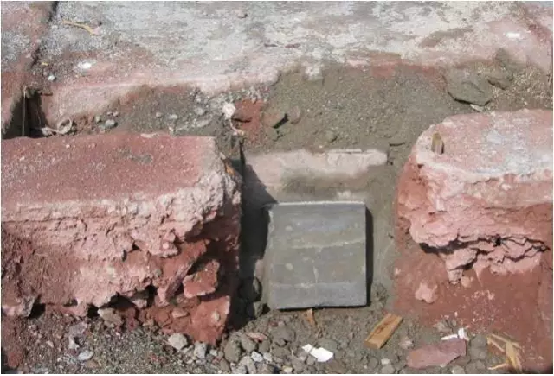

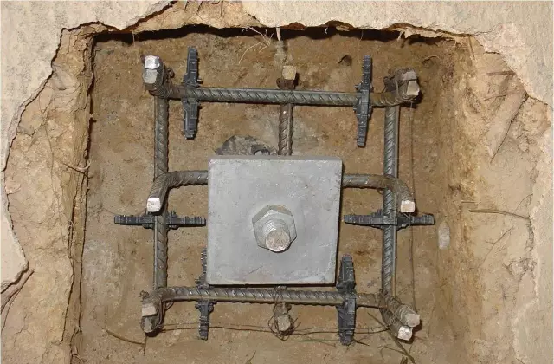

▲锚头及定板
格构护坡应控制：结构的尺寸、块石及混凝土强度、护坡面外观、泄水孔设置等。块石的块度、铺石厚度应达到要求，块石应新鲜完整，无风化石，成形的坡面应牢固美观，锚杆应分段抗拨试验，浆砌格构要间隔设泄水孔。
